Công nghệ lưu trữ đá là một giải pháp tiết kiệm năng lượng chủ chốt cho các tòa nhà hiện đại. Bằng cách sản xuất đá vào ban đêm ngoài giờ cao điểm (sử dụng giá điện thấp hơn) và làm tan chảy để làm mát vào ban ngày, công nghệ này giúp giảm đáng kể chi phí vận hành hệ thống điều hòa không khí. Một thành phần quan trọng trong hệ thống này là gì?
Ống trao đổi nhiệt bằng thép không gỉ hình chữ U
bên trong bể chứa—thiết kế của chúng ảnh hưởng trực tiếp đến hiệu suất, độ ổn định và tuổi thọ. Hãy cùng phân tích công nghệ thiết yếu này.
Nguyên lý hoạt động của kho chứa đá và vai trò của bình chứa
Hệ thống kho lạnh bao gồm một đơn vị làm lạnh, bể chứa đá, bộ trao đổi nhiệt và hệ thống điều khiển. Các quy trình cốt lõi của nó:
• Làm đá vào ban đêm:
Khi nhu cầu điện năng thấp, bộ phận làm lạnh sẽ làm mát nước hoặc glycol trong bể dưới mức đóng băng, tạo thành băng trên bề mặt ngoài của ống trao đổi nhiệt để lưu trữ năng lượng lạnh.
• Làm tan băng vào ban ngày để làm mát:
Khi nhu cầu sử dụng đạt đỉnh, nước nóng hồi lưu được bơm vào bể chứa. Nước nóng trao đổi nhiệt với đá, tạo ra nước lạnh để điều hòa không khí.
Các ống thép không gỉ hình chữ U có chức năng kép:
• Trong sản xuất đá: Chúng luân chuyển chất làm lạnh (như glycol) để truyền lạnh vào nước xung quanh.
• Trong quá trình tan băng: Chúng hoạt động như các kênh tuần hoàn nước lạnh, hấp thụ năng lượng từ băng tan.

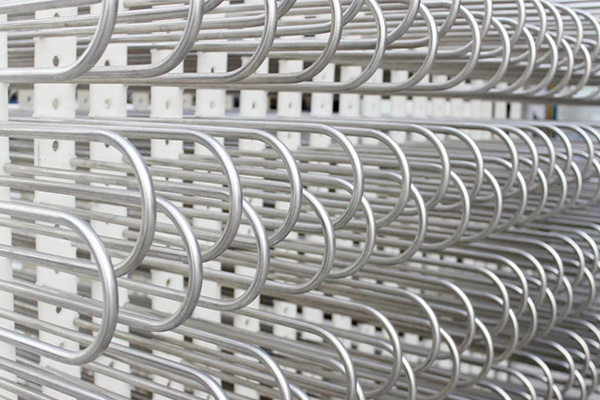

Ưu điểm của ống thép không gỉ hình chữ U
So với ống thẳng hoặc ống cuộn, thiết kế thép không gỉ hình chữ U mang lại những lợi ích chính:
Truyền nhiệt hiệu quả và hình thành băng đồng đều
• Diện tích tiếp xúc lớn hơn: Ống uốn cong hình chữ U cho phép phân bổ đều trong không gian hạn chế, tăng hiệu quả làm/làm tan đá.
• Giảm vùng chết: Khoảng cách thích hợp giúp tránh tình trạng tích tụ băng không đều (thường gặp ở ống thẳng), đảm bảo sự phát triển đồng đều.
Khả năng chống giãn nở khi đóng băng và giảm ứng suất
• Cấu trúc linh hoạt: U-bend hấp thụ ứng suất từ sự giãn nở của băng thông qua biến dạng nhỏ, ngăn ngừa nứt ở nhiệt độ thấp.
• Ít mối hàn hơn: Đúc liền khối (kết cấu liền khối) giúp giảm nguy cơ rò rỉ từ các mối nối ống thẳng.
Khả năng chống ăn mòn và độ bền
• Thép không gỉ (304 hoặc 316L) vượt trội hơn thép cacbon trong khả năng chống ăn mòn clorua—lý tưởng khi tiếp xúc lâu dài với nước, glycol và lạnh.
• Bề mặt nhẵn giúp giảm thiểu sự tích tụ cặn bẩn, giảm nhu cầu bảo trì.
Thông số kỹ thuật chính và Mẹo lựa chọn
• Vật liệu: Thép không gỉ 316L phù hợp với nước có hàm lượng clorua cao (ví dụ: vùng ven biển) để có khả năng chống rỗ tốt hơn.
• Độ dày thành: 0,8–1,5mm, dựa trên áp suất (hệ thống khí quyển/áp suất) và khả năng chống đóng băng.
• Thiết kế: Đường kính DN15–DN25 với hiệu quả cân bằng khoảng cách và khả năng giãn nở băng; Bán kính uốn chữ U ≥3x đường kính ống (để giảm sức cản dòng chảy).

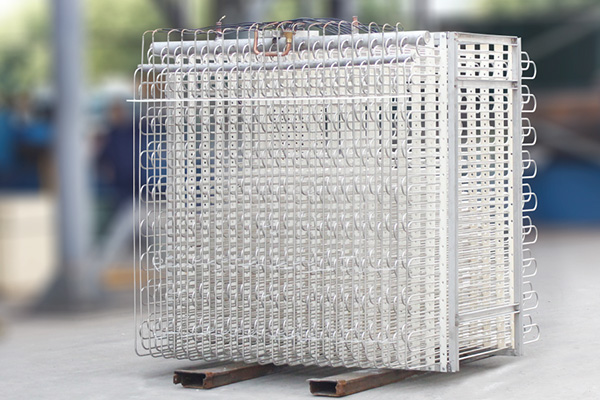

• Lắp đặt: Bộ ống mô-đun được lắp ráp tại nhà máy để nâng tại chỗ; giá đỡ bằng nylon/thép không gỉ giúp ngăn ngừa mài mòn do rung động.
Trường hợp thực tế & Lợi ích
Một khu phức hợp thương mại có bồn chứa 800m³ (ống chữ U 316L, DN20, thành 1,2mm) đã đạt được:
• Hiệu suất lưu trữ cao hơn 15%, làm mát liên tục 8 giờ vào ban ngày.
• Không bị rò rỉ do ăn mòn trong vòng 10 năm.
• Tiết kiệm điện hàng năm khoảng 450.000 Yên, thời gian hoàn vốn <4 năm.
Xu hướng tương lai
• Lớp phủ: Lớp phủ chống ăn mòn/chống cặn nano giúp kéo dài tuổi thọ.
• Giám sát thông minh: Cảm biến theo dõi độ dày của băng và trạng thái ống để tối ưu hóa việc lưu trữ.
• Thiết kế nhẹ: Thép không gỉ có thành mỏng, độ bền cao (ví dụ: thép hai lớp) giúp giảm tải cho bể chứa.
Ống trao đổi nhiệt thép không gỉ hình chữ U, với hiệu suất, khả năng chống đóng băng và độ bền, hiện là lựa chọn hàng đầu cho các bể chứa đá. Khi vật liệu và quy trình sản xuất phát triển, chúng sẽ được ứng dụng rộng rãi hơn trong các tòa nhà xanh và hệ thống làm mát khu vực - yếu tố then chốt cho mục tiêu trung hòa carbon.
